液控緩閉止回蝶閥簡要介紹

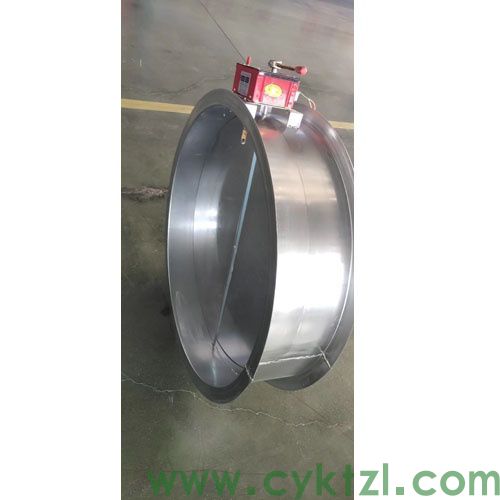

效果不同：防火閥是火災發生時關閉，避免火災延伸；排煙防火閥是火災時敞開，排出室內有毒氣體。
1、保護對象不同：防火閥保護的是沒有著火的房間里的人，排煙防火閥保護的是著火了的房間里的人。防火閥是在管路上是常開的 是長期開著通風 著火是才主動關閉 排煙防火是常閉 屋里煙霧到達必定濃度才會主動翻開 。
2、排煙風機在消防體系中歸于防排煙體系，它一般是與消防報警主機聯動的。排煙防火閥是平常常開，火災時也是敞開狀況，但當煙氣溫度到達280℃時，排煙防火閥主動關閉，聯動現已敞開的風機中止作業。
3、防火閥安裝在通風、空調體系管道的相關部位上。防火閥一般來說安裝在一些通風體系或許空調送風體系傍邊，平常應該常開。但是著火了能夠主動關閉，或許也能夠經過手動或許電動翻開的方式，起到排煙的效果。
根本分類：液控止回蝶閥按驅動設備的型式能夠分為兩類：一類是重錘式，一類是蓄能器式，兩種閥門都是靠液壓驅動，不同點在于：重錘式液控止回蝶閥關閥時是靠重錘自重發生的力矩來驅動閥門；蓄能器式液控止回蝶閥是靠事前儲存在蓄能器中的壓力油所發生的能量來驅動油缸來關閉閥門。德州春意兩種閥門都具有切斷和止回兩種功用，關閥分快慢兩個階段，快慢關的視點能夠調理，可調整的啟閉時刻及角行程如下表所示。
1、開閥
動油泵電機，油泵開始作業，一起電磁閥通電使回油路閉合，壓力油經過單向閥、節流閥一起向蓄能器和油缸底部供油，油缸桿推進與閥軸相連的曲柄使閥門敞開，閥門敞開后油泵持續向蓄能器供油，直至壓力到達17MPa，電接壓力表觸點斷開，油泵中止。
2、保壓當壓力高于14MPa時，壓力能保證重錘不下落，如油缸壓力油有走漏，蓄能器可向其補油，當體系壓力低于14MPa時，壓力表開關閉合，油泵發動，向蓄能器中補油，至17MPa時，電接點壓力表開關斷開，中止供油。
3、中止
開閥時，關閉油泵電機，油泵中止供油，閥板中止動作；關閥過程中，電磁閥通電，回油路斷開，閥板中止動作。
4、關閥關閉電磁閥電源或事端斷電，電磁閥動作使回油路連通，油缸底腔油壓泄出，閥門在重錘效果下關閉。
二、蓄能器式液控止回蝶閥作業原理見附圖：
其動作過程如下：1. 油源
液壓體系以蓄能器內儲存的壓力油作為壓力油源，供主操控體系作業，油泵僅用于向蓄能器內彌補所丟失的壓力油。發動電機，帶動油泵作業，液壓油經單向閥，手動截止閥進入蓄能器內，當壓力到達設定壓力17MPa后，電機中止作業。
2. 開閥
電磁換向閥1YV得電，蓄能器內的壓力油，經液控單向閥進入液壓缸的無桿腔，使蝶閥處于敞開狀況，在敞開過程中，當體系油壓低于14.5MPa時，
電接點壓力表下限點發訊，電機發動，油泵與蓄能器一起供油開閥，有桿腔內液壓油經液控單向閥、單向節流閥、電磁換向閥及濾油器流向油箱。調理單向節流閥，可得到要求的開閥時刻。蝶閥全開到位后，體系油壓上升至17Mpa，電接點壓力表上限發訊，電機中止作業，電磁換向閥1YV失電。
3. 液壓體系保壓：
當液壓缸作業至結尾，蝶閥全開，電磁鐵1YV失電，此刻液壓體系進入保壓作業狀況；當液壓體系長時刻作業時，由于其極微量的內泄，使壓力降到14 Mpa,電接壓力表下限發訊，電機發動，油泵作業，向蓄能器彌補壓力油至電接壓力表的上限值17Mpa后中止作業。
4. 恣意方位中止
在蝶閥敞開或關閉過程中，電磁換向閥1YV（或2YV失電），能使液壓缸停留在敞開或關閉過程中的恣意方位上，即蝶閥的蝶板停留在敞開或關閉過程中的恣意方位上。
5. 關閥
電磁換向閥2YV得電，蓄能器內的壓力力油經電磁換向閥、單向節流閥、液控單向閥，進入擺動液壓缸的有桿腔，推進液壓缸活塞桿退回，無桿腔的液壓油經液腔單向閥、電磁換向閥及濾油器流回油箱。此刻，關閥所要求的快、慢關時刻及快、慢關視點大小的切換值均由液壓缸尾部的調理桿調理至要求值。
6. 手動操作開關閥門
關閉蓄能器下端的截止閥，電磁換向閥1YV得電，操作手動泵，既可完成蝶閥的敞開。電磁換向閥2YV得電，操作手動泵，既可完成蝶閥的關閉。
以上為液控止回蝶閥液壓部分的根本原理。液壓元件大都為標準件，可到市場上進行收購，而關閥分快慢兩個階段，快慢關的視點能夠調理，此動刁難液壓缸的功用提出了特別的要求，需要特別規劃，下面臨液壓缸的結構及原理作以闡明。液壓缸的結構圖如下圖所示：上圖中為蓄能器式液壓缸的結構，而重錘式止回閥結構各此相似，僅僅其為單向缸，無有桿腔及前油孔。液控止回蝶閥用油缸和一般工業用油缸首要區別在于尾部結構。
如上圖所示，前油孔進油時，活塞向右移動，剛開始后油孔1和后油孔2均回油，此刻活塞作業較快，閥板關閉也較快；當活塞作業到必定方位時，活塞桿尾部的擋桿進入調理塊左端孔中，從而封住了后出油孔2，之后出油孔1回油，此刻活塞作業速度較慢。
轉動調理螺桿7，可帶動調理塊，左右移動，從而調整活塞慢行的方位。假如確認了閥門曲柄的長度、快慢關視點及油缸對應伸出的長度即可算出油缸總行程L，及快慢關行程方位長度。柄油缸動作示意圖
上圖中曲柄在關閥過程中，初始方位，快慢關轉換位方位及關閉方位分別為C、B、A，O1為曲柄旋轉中心，O為油缸旋轉中心，L1為初始油缸伸出長度。則油缸總行程L=L3-L1 快關行程=L3-L2 慢關行程=L2-L1
液控止回蝶閥要想發揮最大功用，在實踐使用中往往使泵閥聯動，還可完成PLC操控，下面臨操作過程作以扼要闡明。
(一) 泵閥聯動（電控箱上油泵開關保持在發動方位）
1. 開泵
將電控箱上轉換開關切換至長途操控方位→發動蝶閥至必定視點（由行程開關方位確認）發出信號→發動水泵敞開→蝶閥銜接敞開至全開方位。（由液壓體系操控開閥時刻）
2. 正常停泵：
在主控室內按下停水泵按鈕→蝶閥一起動作，并按調定視點和時刻分快關和慢關兩階段關閉。
3. 泵組事端停機
泵組事端停機→蝶閥一起動作，并按調定視點和時刻分快關和慢關兩階段關閉。
結語：液控止回閥的兩種不同的形式功用相近，各有優缺點，重錘式液控止回蝶閥關閥時是靠重錘自重發生的力矩來驅動閥門；其重錘質量大，運動慣性大，增加了操作人員的不安全感，但其液壓體系相對簡略，制造、保護成本低；蓄能器式液控止回蝶閥是靠事前儲存在蓄能器中的壓力油所發生的能量來驅動油缸來關閉閥門，油壓關閉在體系內部，安全性高，但液壓體系相對雜亂，制造、保護成本高。用戶在可根
