電動旋流風口@旋流風口型號@規格參數旋流風口VDL系列風向可調送風深度≥3.80m
熱負荷改動的室內常要根據需求送冷風，等溫風或熱風。VDL系列的旋流風口不管在供冷仍是在供熱時均可通過調度送風角度抵達最佳的送風作用。
分類
旋流風口可分為手動旋流風口，電動旋流風口兩種。
手動旋流風口:必須人為手動調制相應角度才華送風。

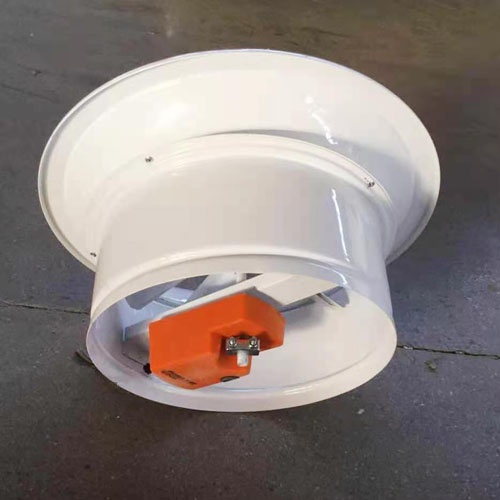

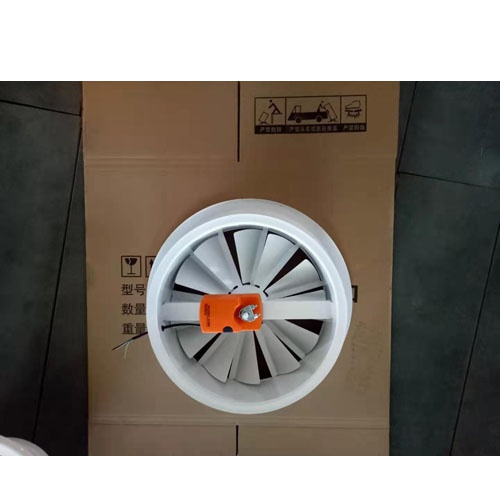

電動履行機構型:電動旋流風口可用開關控制,220V電動控制調度葉片來調度風量巨細，隨意調至送風角度。。
溫控型(溫感型):溫感旋流風口頸部裝有溫感履行器，能自動感測到氣流溫度，并自動驅動內層葉片以改動送風角度。當夏天送風溫度≤17℃時，葉片可以自動調度到供冷方法，氣流呈水平吹出;當冬季送風溫度≥27℃時，葉片可以自動調度到供暖方法，氣流呈筆直方向吹出?？蓾M足冬夏天不同工況下的送風要求。溫感履行器無需人工或電源及電控設備，具有節能、環保、功能穩定、設備簡便、免維護等長處。
設備運用
手動旋流風口，電動旋流風口均可適合工業廠房或高檔活動場所。旋流風口既可設備在層高很大的公共場所(如:工業廠房、機場、劇院、銀行營業廳等)，也可設備在層高≥3.80m的室內(如會議室)，特別適合于送風溫差從-10K+15K范圍內改動的場所。
產品選用
1. 旋流風口選用首要控制參數風口型式、質料、標準、出口風速、全壓丟掉和氣流射程等。
2. 旋流風口的質料首要有鋼制和鋁合金兩類。
3. 選型關鍵
1) 根據工程特色、所需氣流組織類型、調度功能和送風方法等，挑選相應的風口類型。
2) 根據需求風量[送風或排(回)風]，在風口頸部(或風口進出口斷面處)容許的風速范圍內，承認所需風口的標準。
3) 校核所挑選風口的首要技能功能，如射程、壓力丟掉、噪聲方針以及作業區域內的風速與溫差。
4) 承認所選風口的安置設備方法以及與風道的銜接方法。
施工設備
1.設備前應查看風口機械功能。
a) 風口的活動零件，要求動作自若、阻尼均勻，無卡死和松動。
b) 導流片可調或可拆開的產品，要求調度拆開便利、牢靠，定位后無松動現象。
2. 風口外表裝修面應平坦、葉片分布應勻稱、顏色應一致、無顯著的劃傷和壓痕。
3. 風口容許差錯值應符合表2規矩。
表2 風口標準容許差錯 單位:mm
圓形風口 | |||
直徑 | ≤250 | >250 | |
容許差錯 | 0~-1 | 0~-3 | |
矩形風口 | |||
邊長 | <300 | 300~800 | >800 |
容許差錯 | 0~-1 | 0~-2 | 0~-3 |
對角線長度 | <300 | 300~500 | >500 |
對角線長度之差 | ≤1 | ≤2 | ≤3 |
電動旋流風口作業時運用出風的旋轉，將空氣以螺旋狀送出，發生恰當高的誘導比，使送風與周圍室內空氣敏捷混合。與傳統的散流器不同，出風槽呈徑向擺放，風道中的送風經風口出風槽的導向，構成沿切線方向的射流(見圖1)，整個風口的送風在多股射流的作用下,發生一團如颶風狀的渦流.渦流的中心區域構成一個負壓區，誘導周圍室內空氣敏捷地與送風混合，整個送風氣流呈穩定的水平渙散流態。它的誘導比是慣例散流器的1O ~20倍

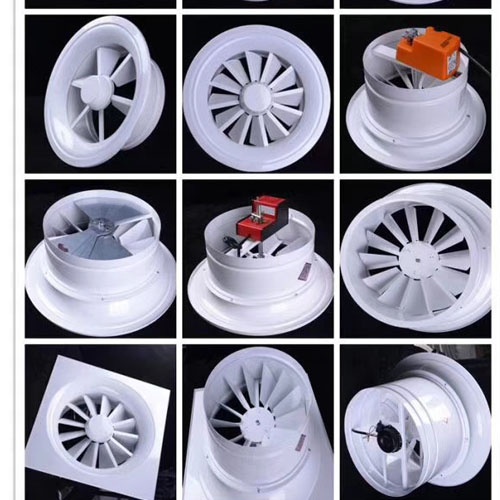

旋流風口分類及結構特色
根據其不同的運用場合及運用功用，可分為固定式旋流風口和可調式旋流風口兩大類;
固定式旋流風口
其首要結構特色是其出風槽呈徑向擺放。
最常見的方法是如風扇葉片狀的一次沖壓導流板.除此之外，還有多種方法的結構(見圖2)，如一次沖壓成型的面板;在面板上開槽再加導流片; 喉口、導流片和散流圈組成一體。
可調式德州春意旋流風口
其送風角度可以通過改動導流片的問距和方向加以調度(見圖3)。適用于制冷和供熱兩種工況一起兼顧且設備高度大于3.8m的場合。在冬季工況下送風深度最高可達20m 。
