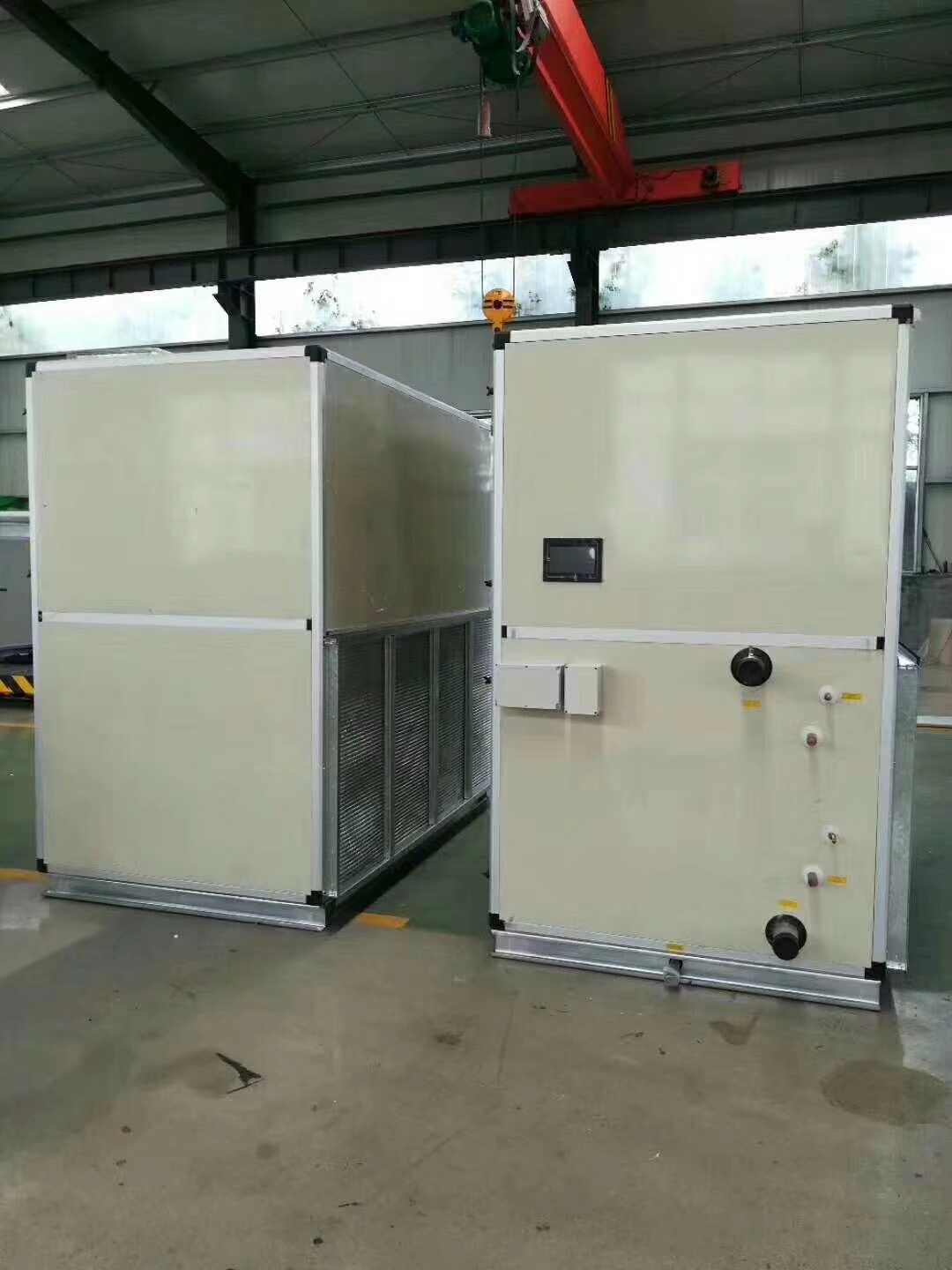

立式空氣處理機組（立式新風機組） 概述 空氣處理機組（新風機組）由立式新風機組（風量從2000~60000m3/h）、德州春意臥式新風機組（風量從2000~60000m3/h）和吊頂式新風機組（風量從1000~16000m3/h）三大系列，以滿足冷卻、加熱、加濕、除濕等各種需要，廣泛用于酒店、劇院、商場、辦公樓等舒適性的各種場合；亦可滿足電子、化工、醫療、制藥、卷煙、食品、輕工等工業的需求。 立式空氣處理機組（立式新風機組）的特點 框架結構: 立式新風機組全部采用鋁合金框架結構，框架采用高強度鋁合金專用型材，框架的每個角采用特殊結構的鑄件，型材與角為插入式結構連接，這種結構有如下特點： A：機械強度好，重量輕，耐腐蝕，外形美觀，且尺寸準確。 B：結構裝配靈活，易于現場拆裝、檢修，并且使用壽命比鋼結構框架長。 面板結構: A：立式新風機組面板采用內外雙層彩色鋼板結構，兩層鋼板之間沖注為高密度聚氨酯或聚苯乙烯發泡保溫材料，具有比玻璃棉等其他保溫材料更佳的保溫性能。在各種氣候條件和工況運行時外殼均無冷橋產生。 B：面板采用特殊方法固定，并有密封材料加強氣密性及保溫性，這種面板結構在保溫、降噪及強度方面均具有最佳性能，并適用于空氣品質要求較高的場所。 C：小型號機組風機采用外轉子電機直接驅動風機，無需皮帶傳動，維護保養方便。 風機、電機: A：德州春意立式新風機組采用的風機為雙進風離心風機，經過嚴格的動靜平衡試驗，運行平穩。 B：風機軸承采用密閉 性滾球軸承，預先加有潤滑油及自動調心和自動自鎖、止推等功能。正常使用可免保養。 過 濾 器: 機組采用板式粗效過濾器。濾料采用綿綸凸網，可以進行多次清洗。 表 冷 器: 表冷器的各項選定參數為CAD/coil軟件設計，標準表冷器為φ16的銅管，采用銅管串波紋鋁翅片方法配以整體漲管將其漲緊。銅管采用交錯排列，使其有高傳熱性能，低氣流阻力和優越的抗腐蝕性，從而保證表冷器有高傳熱系數及較長的使用壽命。 立式空氣處理機組（立式新風機組）性能說明（表一 ~ 表六） 1、“空調工況”是指：供冷時，進風干球溫度為27℃，進風濕球溫度為19.5℃；供熱干球溫度為21℃。 2、“全新風工況”（100%新風）是指：供冷時，進風干球溫度為35℃，進風濕球溫度為28℃；供熱時，進風干球溫度為-5℃。 3、冷水溫度為：供水7℃，回水12℃，熱水供水溫度為60℃。 4、表一 ~ 表六中電機功率為參考余壓值下的對應參數。機組余壓不受表列數據限制，用戶應根據實際需要選定。 5、表一 ~ 表六中噪聲值是在消聲室內，距機組各表面約1米處（GB/T9068）測定的聲壓級噪聲值。 6、當遇到冷媒水溫度tw變化時，其冷量的修正系數α按下表： tw | 5℃ | 6℃ | 7℃ | 8℃ | 9℃ | 10℃ | 11℃ | 12℃ | α | 1.15 | 1.075 | 1 | 0.925 | 0.85 | 0.775 | 0.70 | 0.625 |
7、當進風濕球溫度ts變化時，其冷量的修正系數β按下表 ts | 17℃ | 18℃ | 19.5℃ | 20℃ | 21℃ | 22℃ | 23℃ | β | 0.56 | 0.73 | 1 | 1.09 | 1.18 | 1.47 | 1.65 |
立式空氣處理機組（立式新風機組）技術性能
立式空氣處理機組（立式新風機組）（四排管）技術性能表（表四） 型號 | 額定風量m3/h | 機組余壓Pa | 額定冷量Kw | 額定熱量Kw | 風機 | 水流量m3/h | 水阻力KPa | 機組噪聲dB（A） | 機組重量Kg | 空調 工況 | 全新風 工況 | 空調 工況 | 全新風 工況 | 數量 | 功率Kw | 空調 工況 | 全新風 工況 | 空調 工況 | 全新風 工況 | FP20L(W) | 2000 | 200 | 10.72 | 19.40 | 16.32 | 29.55 | 1 | 0.45 | 1.9 | 3.4 | 16.0 | 31.8 | ≤56 | 290 | FP30L(W) | 3000 | 200 | 16.20 | 29.54 | 26.58 | 48.45 | 1 | 0.55 | 2.8 | 5.1 | 16.9 | 37.0 | ≤57 | 365 | FP40L(W) | 4000 | 250 | 22.68 | 42.58 | 33.79 | 63.44 | 1 | 0.75 | 3.9 | 7.4 | 17.2 | 45.6 | ≤59 | 405 | FP50L(W) | 5000 | 250 | 31.83 | 61.85 | 44.11 | 85.70 | 1 | 1.1 | 5.5 | 10.8 | 23.0 | 52.0 | ≤60 | 450 | FP60L(W) | 6000 | 250 | 37.39 | 63.11 | 54.71 | 92.34 | 1 | 1.5 | 6.5 | 11.0 | 30.0 | 12.6 | ≤61 | 470 | FP70L(W) | 7000 | 250 | 43.75 | 82.69 | 57.54 | 108.75 | 1 | 1.8 | 7.6 | 14.4 | 40.0 | 16.0 | ≤62 | 505 | FP80L(W) | 8000 | 250 | 51.80 | 90.41 | 67.60 | 117.97 | 1 | 2.2 | 9.0 | 15.7 | 32.9 | 22.0 | ≤63 | 555 | FP100L(W) | 10000 | 250 | 60.22 | 119.54 | 86.88 | 172.46 | 1 | 2.2 | 10.5 | 20.8 | 22.0 | 41.6 | ≤65 | 700 | FP120L(W) | 12000 | 300 | 76.42 | 149.25 | 107.72 | 210.38 | 1 | 3 | 13.3 | 26.0 | 32.9 | 9.6 | ≤66 | 750 | FP150L(W) | 15000 | 300 | 97.51 | 193.52 | 136.83 | 271.55 | 1 | 4 | 17.0 | 33.7 | 42.0 | 12.8 | ≤67 | 880 | FP180L(W) | 18000 | 300 | 121.99 | 240.81 | 169.53 | 334.65 | 2 | 2.2×2 | 21.2 | 41.9 | 54.2 | 10.2 | ≤65 | 980 | FP200L(W) | 20000 | 300 | 133.83 | 264.18 | 186.82 | 368.79 | 2 | 3×2 | 23.3 | 45.9 | 43.1 | 26.9 | ≤65 | 1100 | FP220L(W) | 22000 | 350 | 146.88 | 288.20 | 205.40 | 403.04 | 2 | 3×2 | 25.5 | 50.1 | 36.6 | 20.1 | ≤66 | 1370 | FP250L(W) | 25000 | 350 | 163.90 | 321.76 | 221.83 | 435.48 | 2 | 4×2 | 28.5 | 56.0 | 22.0 | 11.8 | ≤67 | 1455 | FP270L(W) | 27000 | 500 | 170.32 | 326.73 | 263.69 | 504.92 | 2 | 4×2 | 29.6 | 56.7 | 28.9 | 16.0 | ≤68 | 1555 | FP300L(W) | 30000 | 500 | 177.80 | 341.29 | 287.95 | 552.72 | 2 | 5.5×2 | 30.9 | 59.4 | 31.2 | 19.2 | ≤70 | 1650 | FP350L(W) | 35000 | 500 | 217.68 | 430.46 | 320.95 | 634.67 | 2 | 5.5×2 | 37.9 | 74.9 | 39.0 | 23.7 | ≤71 | 1980 | FP400L(W) | 40000 | 500 | 257.39 | 508.08 | 362.96 | 716.47 | 2 | 7.5×2 | 44.8 | 88.4 | 48.7 | 37.2 | ≤72 | 2140 | FP450L(W) | 45000 | 500 | 288.58 | 560.56 | 406.91 | 790.42 | 2 | 7.5×2 | 50.2 | 97.5 | 44.3 | 36.1 | ≤72 | 2215 | FP500L(W) | 50000 | 600 | 322.24 | 625.95 | 454.14 | 882.15 | 2 | 11×2 | 56.0 | 108.9 | 40.6 | 38.7 | ≤73 | 2365 | FP600L(W) | 60000 | 600 | 390.86 | 771.55 | 549.23 | 1084.17 | 2 | 11×2 | 68.0 | 134.2 | 30.1 | 46.7 | ≤74 | 2475 |
立式空氣處理機組（立式新風機組）（六排管）技術性能表（表五 型號 | 額定風量m3/h | 機組余壓Pa | 額定冷量Kw | 額定熱量Kw | 風機 | 水流量m3/h | 水阻力KPa | 機組噪聲dB（A） | 機組重量Kg | 空調 工況 | 全新風 工況 | 空調 工況 | 全新風 工況 | 數量 | 功率Kw | 空調 工況 | 全新風 工況 | 空調 工況 | 全新風 工況 | FP20L(W) | 2000 | 160 | 14.15 | 28.02 | 20.27 | 40.14 | 1 | 0.45 | 2.5 | 4.9 | 25.2 | 10.6 | ≤56 | 315 | FP30L(W) | 3000 | 160 | 19.16 | 36.88 | 29.05 | 55.92 | 1 | 0.55 | 3.3 | 6.4 | 30.8 | 11.2 | ≤57 | 405 | FP40L(W) | 4000 | 210 | 29.46 | 56.71 | 41.42 | 79.72 | 1 | 0.75 | 5.1 | 9.9 | 34.6 | 12.8 | ≤59 | 430 | FP50L(W) | 5000 | 210 | 34.63 | 66.66 | 48.27 | 92.91 | 1 | 1.1 | 6.0 | 11.6 | 44.8 | 19.8 | ≤60 | 470 | FP60L(W) | 6000 | 210 | 41.64 | 78.23 | 59.59 | 111.95 | 1 | 1.5 | 7.2 | 13.6 | 47.9 | 28.2 | ≤61 | 495 | FP70L(W) | 7000 | 210 | 49.78 | 95.82 | 71.12 | 136.89 | 1 | 1.8 | 8.7 | 16.7 | 48.4 | 33.9 | ≤62 | 540 | FP80L(W) | 8000 | 210 | 58.96 | 113.50 | 82.84 | 159.47 | 1 | 2.2 | 10.3 | 19.7 | 57.8 | 46.1 | ≤63 | 585 | FP100L(W) | 10000 | 260 | 75.97 | 146.23 | 105.72 | 203.50 | 1 | 2.2 | 13.2 | 25.4 | 32.7 | 46.0 | ≤65 | 740 | FP120L(W) | 12000 | 260 | 94.43 | 181.78 | 130.06 | 250.37 | 1 | 3 | 16.4 | 31.6 | 36.1 | 14.2 | ≤66 | 780 | FP150L(W) | 15000 | 260 | 119.62 | 230.26 | 164.37 | 316.41 | 1 | 4 | 20.8 | 40.0 | 51.0 | 9.6 | ≤67 | 930 | FP180L(W) | 18000 | 260 | 138.98 | 267.65 | 183.62 | 353.63 | 2 | 2.2×2 | 24.2 | 46.5 | 30.7 | 8.4 | ≤65 | 1030 | FP200L(W) | 20000 | 310 | 145.44 | 279.13 | 203.12 | 389.81 | 2 | 3×2 | 25.3 | 48.5 | 51.2 | 10.2 | ≤65 | 1150 | FP220L(W) | 22000 | 310 | 156.28 | 300.85 | 223.38 | 430.02 | 2 | 3×2 | 27.2 | 52.3 | 36.1 | 9.1 | ≤66 | 1420 | FP250L(W) | 25000 | 460 | 180.48 | 347.42 | 254.97 | 490.82 | 2 | 4×2 | 31.4 | 60.4 | 11.2 | 9.6 < |
|
|
|
